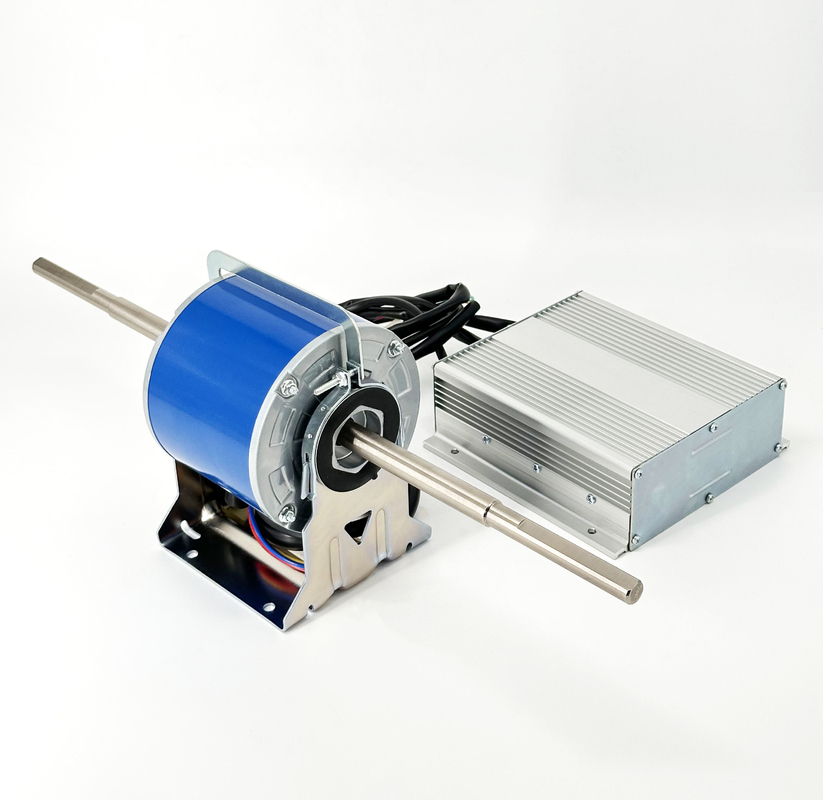

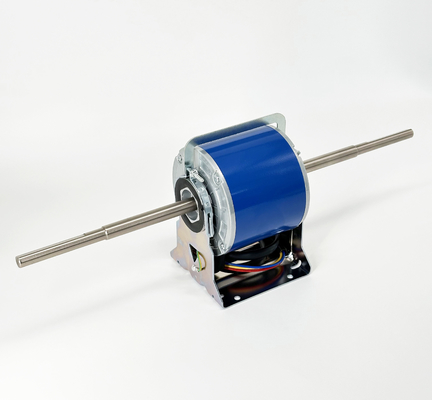

Fan Coil Birim Motoru için BLDC Motoru - 160W 1500RPM 220V 50HZ

Ürün Özellikleri

● RATIMLİ VOLTAJ: 220V, 50Hz
● POLONYA: 8P
●RATİMLİ Çıkış Gücü:160W
●İşlem TİPİ:S1
●İZOLASYON Sınıfı:B
●İÇİNİN Sıcaklığı: -10 ~ 45 °C
●İÇERİNİN RUMIDİTİ: ≤RH90%
● Dönüşüm: CW ((LE)
●Hız: 1500 RPM

Belirlenmiş Şema

Anahtar parametreler

PS: tüm boyutlar müşteri gereksinimlerine göre özelleştirilebilir.

Ürün Özellikleri

1Geniş hız aralığı, güçlü aşırı yükleme yeteneği, yüksek güvenilirlik, iyi istikrar.

2Mükemmel tork özelliği, orta ve düşük hızlarda iyi tork performansı, büyük başlangıç tork, küçük başlangıç akımı.

3Makul yapı, yüksek verimlilik, düşük sıcaklık artışı, düşük gürültü, küçük titreşim.

Ürün Uygulamaları

1- Klima ve diğer havalandırma ekipmanları

Ana avantajları

1En üst yönetimimiz motor teknisyenlerinden doğdu.

2. OEM ve ODM teklifi.

3UL, CCC, ROHS, CE sertifikası ve sıkı kalite kontrolü.

4Özellikle Orta Doğu ve Güney Amerika'ya 10 yıldan fazla ihracat tecrübemiz var.

5Her zaman tüm gereksinimlerinize karşı verimli ve dürüst bir satış ekibine sahipsiniz.

Yapı

Bir fırçasız DC motor iki ana parçadan oluşur: rotor ve stator

Stator

Stator, fırçalanmış DC motorların aksine motorun sargılarını taşır; bobinler rotorda değil, sarılır ve statora sabitlenir. Kablolar laminasyonlu çelik kolların veya dişlerin etrafına sarılır,statör sargılarını şekillendirmek. sargılar iki konfigürasyona ayrılabilir: yoğun ve dağıtılmış. Bu ikisi, bobinlerin statörün etrafında sarılma şekli ve geri EMF dalga şekli ile farklılık gösterir.Konsantre sargıda, her faz bir stator kolunun etrafında sarılır ve trapezoidal bir geri EMF dalga şekli verir.Sinüzoidal geri EMF çıkışı verirSinüzoidal geri EMF, tork dalgalanmasını azaltır ama ekstra bakır sargıları içerir.

Rotor

Rotor, esas olarak bir şafttan ve değişen manyetik kutuplara sahip bir kalıcı mıknatıstan oluşur.Daha fazla direğe sahip olmak, tork'u artırabilir, ancak maksimum hızı azaltabilirFerrit mıknatısları rotorda yaygın olarak kullanılır, ancak nadir toprak mıknatısları bu rolü önemli ölçüde üstlendi.Özellikle çok daha küçük boyutta daha büyük güç yoğunluğu nedeniyle elektrikli araçlarda, daha hafif ve daha kompakt bir motor tasarımı sunuyor.

İç rotor tasarımı veya inrunner

BLDC motorlarının çoğu, kalıcı mıknatıs rotorun bir sarma statörün içinde olduğu düzenlemeyi kullanır.ve motor biriminin genel çevresini en aza indirgenme yeteneğiBununla birlikte, yüksek enerjili mıknatısların kullanılması gerekir ve maliyet üzerinde bir etkisi olabilir. Düşük inersiyası nedeniyle, inrunner tasarımı fan jetleri, RC arabaları,ve elektrikli araçlar.

Dış rotor tasarımı veya outrunner

Bu kurulumda, dış rotor statörü barındırır ve geleneksel bir motordan daha büyüktür.Bu, daha yüksek bir eylemsizlik anı sağlar ve düşük hızlarda pürüzsüz bir dönüş sağlayan dalgalanma tork azaltırBu tasarım, genellikle pompalar ve fanlar gibi yüksek torklu uygulamalarda bulunur (rotor konutu bir merkez olarak hareket edebildiğinden).

BLDC Motorlarının Avantajları

Bir BLDC motoru statörde üç sarmal ile altı elektrik teline (her sarmal için iki) sahiptir.motor gövdesinden uzanan kalan üç tel ile (daha önce açıklanan fırça motorundan uzanan iki telin aksine)BLDC motor kafesindeki kablolama, güç hücrelerinin pozitif ve negatif terminallerini bağlamaktan daha karmaşıktır.Bu serinin ikinci bölümünde bu motorların nasıl çalıştığını daha yakından inceleyeceğiz.Aşağıda, BLDC motorlarının avantajlarına bakarak sonuçlandırıyoruz.

Bir büyük avantaj verimliliktir, çünkü bu motorlar maksimum dönme kuvveti (dönüştürme tork) ile sürekli olarak kontrol edebilir.Dönümün yalnızca belirli noktalarında maksimum tork'a ulaşmakPüresi olmayan bir modelle aynı tork sağlayan bir fırça motorunun daha büyük mıknatıslar kullanması gerekir. Bu nedenle küçük BLDC motorları bile önemli bir güç sağlayabilir.

Birincisiyle ilişkili ikinci büyük avantaj, kontrol edilebilirliktir. BLDC motorları, geri bildirim mekanizmaları kullanarak, istenen tork ve dönüş hızını tam olarak sunmak için kontrol edilebilir.Hassas kontrol, enerji tüketimini ve ısı üretimini azaltır, ve motorların pille çalıştığı durumlarda pil ömrünü uzatır.

BLDC motorları fırça eksikliği sayesinde yüksek dayanıklılık ve düşük elektrik gürültüsü üretimi de sunar.Fırçalar ve komutatör sürekli hareketli temas sonucu yıpranır.Elektrikli gürültü, özellikle,fırçaların komutatördeki boşlukların üzerinden geçtiği yerlerde oluşan güçlü kıvılcımların sonucudur.Bu nedenle BLDC motorları, elektrik gürültüsünden kaçınmanın önemli olduğu uygulamalarda genellikle tercih edilir.

BLDC motorları için ideal uygulamalar

BLDC motorlarının yüksek verimlilik ve kontrol edilebilirlik sağladığını ve uzun bir çalışma ömrüne sahip olduklarını gördük.Sürekli çalışan cihazlarda yaygın olarak kullanılırlar.Uzun zamandır çamaşır makinelerinde, klimalarda ve diğer tüketici elektroniklerinde kullanılmaktadırlar.Yüksek verimlilikleri, enerji tüketiminde önemli bir düşüşe katkıda bulunduğu durumlarda.

Aynı zamanda vakum makinelerini çalıştırmak için de kullanılıyor.Kontrol programındaki bir değişiklik, bu motorların sunduğu üstün kontrol edilebilirliğin bir örneği olan dönüş hızında büyük bir sıçrama ile sonuçlandı..

BLDC motorları ayrıca sabit disk sürücülerini döndürmek için de kullanılıyor. Sürdürülebilirlikleri sürücülerin uzun vadede güvenilir çalışmasını sağlıyor.Enerji verimliliği giderek daha önemli hale gelen bir alanda enerji azaltmasına katkıda bulunurken.
