ECM Blower Motoru

HVAC iç mekan uygulamaları için yüksek verimli entegre ECM motoru

Ürün Genel Görünümü

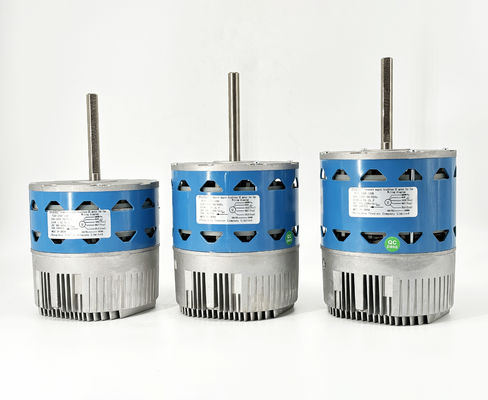

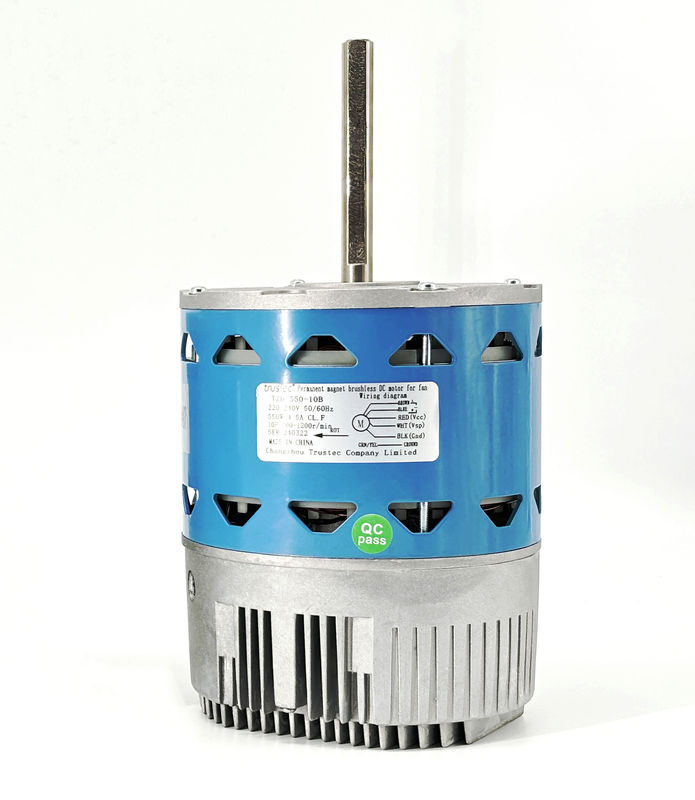

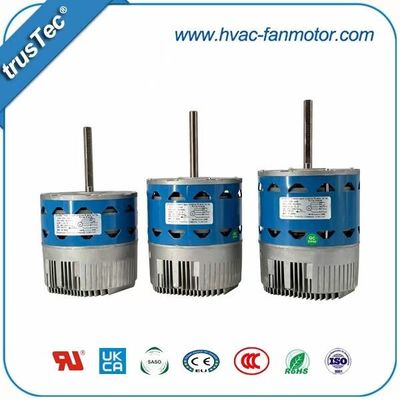

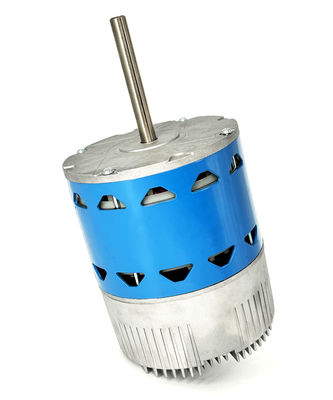

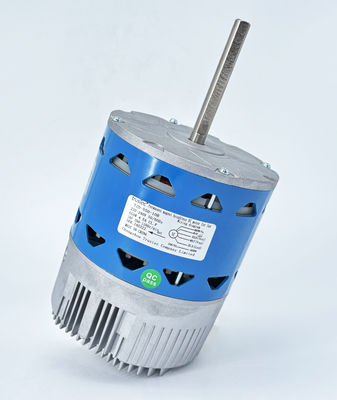

ECM Blower Motor, iç mekan HVAC hava hareketli ekipmanları için tasarlanmış yüksek verimli, tamamen entegre bir motor çözümüdür.Gelişmiş kalıcı mıknatıs motor teknolojisini akıllı bir yerleşik denetleyiciyle birleştirerek, istikrarlı hava akışı, düşük enerji tüketimi ve sessiz ve güvenilir bir çalışma sağlar.

Bu motor, geleneksel PSC motorlarını ve X13 / sabit torklu ECM motorlarını değiştirmek için tasarlanmıştır ve fırınlarda, hava işleyicilerinde ve konut veya hafif ticari HVAC sistemlerinde yaygın olarak kullanılır.

Sadece iç mekan HVAC ekipmanları için.

Temel Teknolojiler

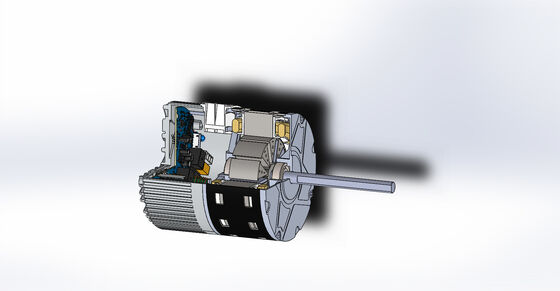

Kalıcı mıknatıslı senkron motor (PMSM)

Yüksek verimli motor tasarımı, üstün performans ve düşük enerji kaybı sağlıyor.

Dahili Akıllı Denetleyiciler

Düzgün motor çalışması ve sistem uyumluluğu için entegre kontrol elektronikleri.

Sensörsüz vektör kontrolü

Gelişmiş kontrol teknolojisi, dış sensörler olmadan sorunsuz çalışmayı sağlar.

Otomatik dönme yönü belirleme

Kurulum hatalarını önlemek için başlatma sırasında doğru hava akışı yönünü otomatik olarak tespit eder.

Temel Faydalar

Yüksek Enerji Verimliliği

ECM verimliliği %85'i aşar ve sistemin toplam güç tüketimini azaltmaya yardımcı olur.

Sessiz ve Düzenli Çalışma

Yumuşak başlangıç ve yumuşak durma gürültüyü ve mekanik stresi en aza indirir.

Sürekli hava akışı performansı

Sabit tork çıkışı, birden fazla hız düzeyinde istikrarlı hava akışını sağlar.

Kolay Sistem Entegrasyonu

Çift voltajlı platform, değiştirmeyi ve monte etmeyi kolaylaştırır.

Hatalardan Arınmış Kurulum

Otomatik dönme algılama, yanlış hava akışı yönünü önler.

Uzun Süre Güvenilirlik

Entegre koruyucu özellikler hem motoru hem de kontrolörü korur.

Elektriksel özellikler

Girdi ve Güç

• Giriş Voltajı: 115 ̇120 VAC ±10% veya 220 ̇230 VAC ±10%

• Frekans: 50 / 60 Hz

• Faz: Tek Faz (L / N / PE)

Güç tüketimi

• En fazla giriş gücü: 1000 W

• Maksimum giriş akımı: 15 A

• Bekleme süresi güç tüketimi: < 5 W

Çalışma Modu

• Çalışma döngüsü: Sürekli (S1)

Motor Performansı

Motor Özellikleri

• Motor tipi: Kalıcı mıknatıslı senkron motor (PMSM)

• Kontrol yöntemi: Sensörsüz vektör kontrolü

Performans aralığı

• Hız seviyeleri: 600 / 750 / 900 / 1070 / 1200 RPM

• Güç aralığı: 1/6 1 HP

• Motor verimliliği: > 85%

Esnek Hız Kontrolü

Desteklenen Kontrol Metotları

• AC kontrolü: 1030 VAC

• DC kontrolü: 827 VDC

• PWM Kontrolü: 50~200 Hz, 10~90% çalışma döngüsü

Sinyal önceliği mantığı

SP5 > SP4 > SP3 > SP2 > SP1

Kontrol sinyali olmadığı zaman motor kapalı kalır.

Otomatik Dönüş Yönünü Belirleme (ARDI)

İlk AC güçlendirilmesinden sonra, motor otomatik olarak doğru hava akışı yönünü belirlemek için kısa iki yönlü algılama döngüleri gerçekleştirir.

Bu işlev, montajı basitleştirir ve yanlış motor dönüşü nedeniyle ortaya çıkan performans sorunlarını önlemeye yardımcı olur.

Bu işlem sırasında motoru kapatmayın.

Entegre Koruma Sistemi

Elektriksel ve Termal Koruma

• Kilitli rotor koruması

• Aşırı akım koruması

• Aşırı ve düşük gerilim koruması

• Aşırı sıcaklık koruması

Sistem Koruması

• Aşırı yük koruması

• Kısa devre koruması

• Otomatik hata kurtarma

Çevre ve Çalışma Koşulları

Çalışma ortamı

• Çalışma sıcaklığı: ¥15°C - +45°C

• Nemlilik: < 90% RH (kondensasyon olmayan)

Depolama Şartları

• Depolama sıcaklığı: 40°C'den +60°C'ye kadar

Koruma derecesi

• IP40 (Sadece kapalı kullanım için)

Düzgün soğutma için, motor HVAC sistemi hava akışı yoluna yerleştirilmelidir.

Kurulum Bilgisi

Mekanik Özellikler

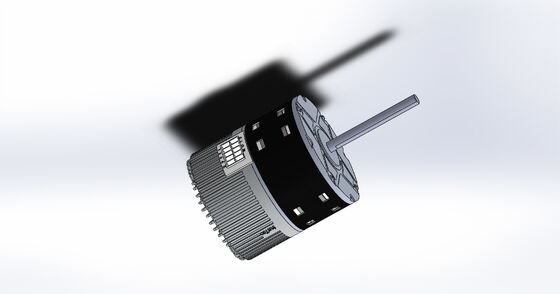

• Çerçeve Boyutu: NEMA 48

• Montaj yöntemi: Karın bandı koltuğu

• Çubuk çapı: 1/2 inç

Kurulum Notları

Kurulum sırasında, solucan tekerleğinin doğru bir şekilde merkezlenmiş olduğundan ve kabloların aşağı doğru çıkışlarından emin olun.

Bakım

Bakım Gereksinimleri

Motor sürekli yağlanmıştır ve rutin yağlama gerektirmez.

Önerilen Uygulamalar

• Düzenli hava filtresinin değiştirilmesi

• Blower tekerleğinin temizlenmesi

• Nem önleme

• HVAC sisteminin yıllık bakımı

Sorun Çözümü Özet

Genel Sorunlar

• Motor çalışmıyor: Güç kaynağı yok veya kontrol sinyali yok

• Yanlış hız: Yanlış sinyal seviyesi seçimi

• Motor kapatma: Koruma fonksiyonu etkinleştirildi

• Anormal gürültü: Blower tekerleğinin dengesizliği

Güvenilirlik ve Garanti

Güvenilirlik Verileri

• MTBF: ≥ 20.000 saat

• İzolasyon direnci: ≥ 100 MΩ

• Dielektrik Gücü: 1800 VAC

Garanti Bilgisi

• Garanti Dönemi: 18 ay

Yanlış kurulum garantiyi geçersiz kılar. Yanlış kablolama, nem maruziyeti, yanlış kullanım veya nominal koşulların dışındaki çalışmanın neden olduğu hasarlar kapsamlanmaz.

Kablo uyumluluğu

X13 Uyumluluk

Bu ECM üfleyici motoru aynı kontrol kablolama konseptini takip ediyorGE X13 sabit torklu ECM motorları, mevcut HVAC sistemleriyle kolayca değiştirilmesini ve uyumluluğunu sağlar.

Önemli Bir Bildirim

Düşük voltajlı sinyal terminallerine yüksek voltaj uygulamayın. Yanlış kablolama motor kontrolörüne kalıcı hasar verebilir.
